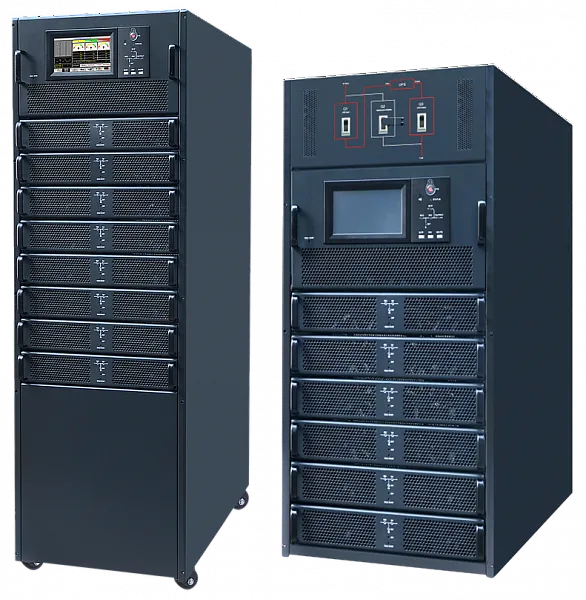

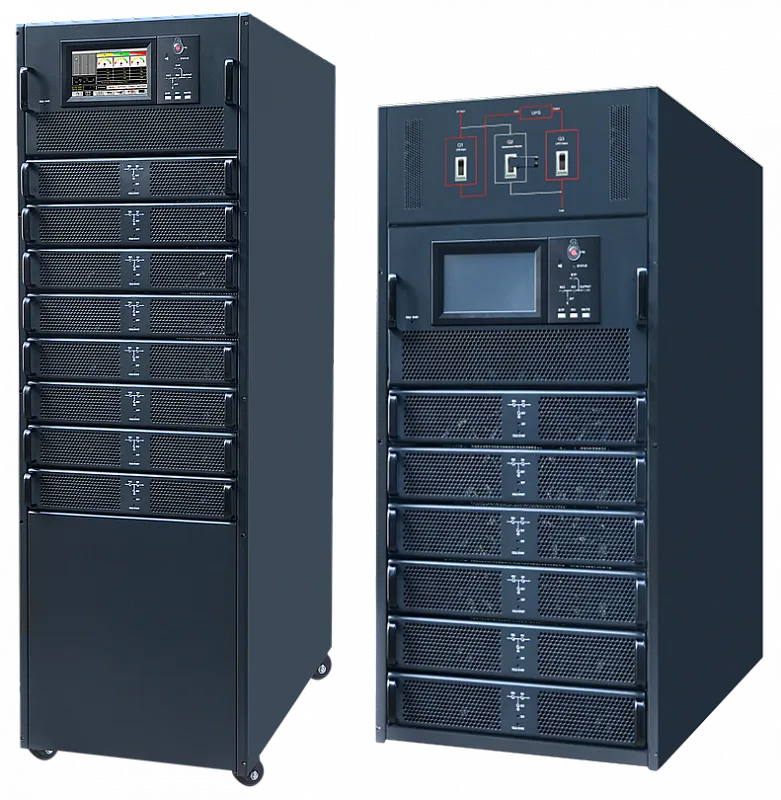

Серия RM 25-200 КВА в Москве

Подробное описание

ИБП данной серии являются модульными устройствами с двойным преобразованием, что позволяет масштабировать мощность за счет установки дополнительных силовых модулей. Возможна установка или извлечение силовых модулей без отключения ИБП. Силовые модули можно устанавливать в стандартный 19” шкаф или стойку.
Диапазон выходной мощности ИБП 25-200 кВа/кВт. Идеально подходит для использования в современных ЦОД (центрах обработки данных), серверных, для автоматизированных рабочих мест, офисов и т.п.

Основные свойства

Высокая плотность мощности. Модуль 25 кВа/кВт занимает всего 2U (436*677*85 мм) в rack шкафу.
Силовой модуль имеет стандартное rack исполнение. Это позволяет интегрировать ИБП в серверную стойку или шкаф 19” вместе с другим оборудованием.
Возможно включение ИБП от аккумуляторных батарей при отсутствии входного питания.
Интуитивно понятный интерфейс, сенсорный ЖК-дисплей.

Технические характеристики

Мощность системы	150 кВА / 150 кВт	200 кВА / 200 кВт
Мощность силового модуля	25 кВА / 25 кВт
Максимальное количество силовых модулей	6	8
ВХОД
Подключение	3Ф + ноль + земля
Межфазное напряжение	380/400/415В (устанавливается в настройках)
Частота	50/60 Гц (устанавливается в настройках)
Диапазон частоты	304-478 В (межфазное), 100% нагрузка; нижний предел диапазона 228-304 В, возрастает линейно при увеличении нагрузки от 75% до 100%
Диапазон частоты	40 Гц - 70 Гц
Входная частота	>0.99
Коэффициент нелинейных искажений тока (THDi)	<3% при 100% линейной нагрузке
БАЙПАСНЫЙ ВХОД
Межфазное напряжение	380/400/415 В (устанавливается в настройках)
Частота	50/60 Гц (устанавливается в настройках)
Диапазон входного напряжения	Установлено по умолчанию -20%～+15% Верхний предел: +10%, +15%, +20%, +25% (устанавливается в настройках) Нижний предел: -10%, -15%, -20%, -30%, -40% (устанавливается в настройках)
Диапазон частоты	Устанавливается в настройках: ±1 Гц, ±3 Гц, ±5 Гц
Перегрузочные характеристики частоты	до 110% - неограниченное время от 110% до 125% - 5 минут от 125% до 150% - 1 минута от 150% до 400% -1 сек. от 400% - 200 милисекунд
ВЫХОД
Напряжение	380/400/415 В (устанавливается в настройках)
Частота	50/60 Гц (устанавливается в настройках)
Выходной коэффициент мощности	1
Коэффициент нелинейных искажений напряжения(THDu)	<1% - при линейной нагрузке <6% - при нелинейной нагрузке (в соответствии с стандартом IEC/EN62040-3)
Перегрузочные характеристики инвертора	от 100% до 110% - 1 час от 110% до 125% - 10 минут от 125% до 150% - 1 минута от 150% - 200 милисекунд
АККУМУЛЯТОРНЫЕ БАТАРЕИ
Количество аккумуляторных батарей	32-44 (устанавливается в настройках)
Погрешность напряжения заряда	1%
Мощность зарядного устройства	до 20% * выходную мощность
Функция включения от аккумуляторных батарей	Наличие

КПД
Режим двойного преобразования	>95.7%
Режим работы от аккумуляторных батарей	>95.5%
СИСТЕМА
Индикация	Светодиодная индикация + ЖК-дисплей + клавиши
Интерфейсы	RS232, RS485, программируемые сухие контакты
Опции	SNMP-карта, карта параллельной работы, защита от токов молний
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон температуры эксплуатации	0 - 40 ℃
Диапазон температуры хранения	-40 - 70 ℃
Относительная влажность эксплуатации	0 - 95% (без конденсации)
Уровень шума (на расстоянии 1 м)	65 дБ при 100% нагрузке, 62 дБ при 45% нагрузке
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Габаритные размеры силового модуля	43667785 мм
Вес силового модуля	18 кг
Габаритные размеры шкафа	4859001072 мм	4829161550 мм
Вес шкафа	140 кг	160 кг
