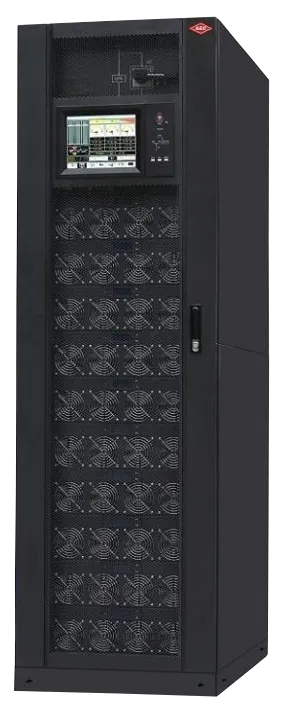

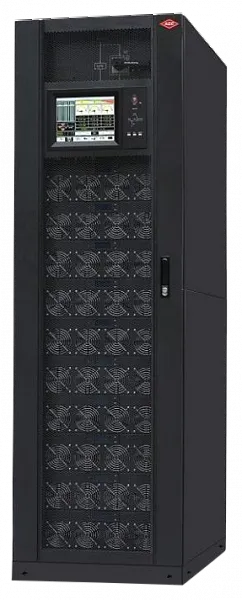

Источники бесперебойного питания серии RML 15-400 КВА в Москве

Цены на популярные модификации

Модульный трехфазный источник бесперебойного питания INVT RML90/15X

Код: WA-00001587

Ном. мощность: 90 кВА

Тип: промышленные ИБП

Топология: модульная система

Фазность: трехфазный

Фаза вход/выход: 3ф / 3ф

Напряжение питания: 200 /208 /220 В (линия к линии)

Модуль питания: PML15X (15 кВА) x6 шт.

Модульный трехфазный источник бесперебойного питания INVT RML120/20X

Код: WA-00001586

Ном. мощность: 120 кВА

Тип: промышленные ИБП

Топология: модульная система

Фазность: трехфазный

Фаза вход/выход: 3ф / 3ф

Напряжение питания: 200 /208 /220 В (линия к линии)

Модуль питания: PML20X (20 кВА) x6 шт.

Модульный трехфазный источник бесперебойного питания INVT RML150/15X

Код: WA-00001585

Ном. мощность: 150 кВА

Тип: промышленные ИБП

Топология: модульная система

Фазность: трехфазный

Фаза вход/выход: 3ф / 3ф

Напряжение питания: 200 /208 /220 В (линия к линии)

Модуль питания: PML15X (15 кВА) x10 шт.

Модульный трехфазный источник бесперебойного питания INVT RML200/20X

Код: WA-00001584

Ном. мощность: 200 кВА

Топология: модульная система

Фазность: трехфазный

Фаза вход/выход: 3ф / 3ф

Напряжение питания: 200 /208 /220 В (линия к линии)

Модуль питания: PML20X (20 кВА) x10 шт.

Модульный трехфазный источник бесперебойного питания INVT RML300/15X

Код: WA-00001591

Ном. мощность: 300 кВА

Топология: модульная система

Фазность: трехфазный

Фаза вход/выход: 3ф / 3ф

Напряжение питания: 200 /208 /220 В (линия к линии)

Модуль питания: PML15X (15 кВА) x20 шт.

Модульный трехфазный источник бесперебойного питания INVT RML400/20X

Код: WA-00001590

Ном. мощность: 400 кВА

Топология: модульная система

Фазность: трехфазный

Фаза вход/выход: 3ф / 3ф

Напряжение питания: 200 /208 /220 В (линия к линии)

Модуль питания: PML20X (20 кВА) x20 шт.

Модуль питания INVT PML15X

Код: WA-00001610

Выходная мощность: 15 кВА

Габариты (ШхГхВ): 460*790*134

Вес (нетто): 32 кг

Цвет: черный

Модуль питания INVT PML20X

Код: WA-00001609

Выходная мощность: 20 кВА

Габариты (ШхГхВ): 460*790*134

Вес (нетто): 34 кг

Цвет: черный

Посмотреть все модификации

Подробное описание

a:2:{s:4:"TEXT";s:5218:"

Подробное описание

ИБП данной серии представляют собой модульные онлайн (с двойным преобразованием) ИБП мощностью 15-400кВА (200V/208V/220V)

Независимый ЖК-дисплей в каждом силовом модуле

Каждый силовой модуль ИБП имеет собственный ЖК-дисплей, который индицирует состояние модуля, значения параметров сети, аккумуляторных батарей в реальном времени.

Дружественный интерфейс с поддержкой русского языка

На большом цветном сенсорном ЖК-дисплее индицируется текстовая и графическая информация о режиме работы ИБП, измерения параметров сети на входе и выходе ИБП, измерения параметров аккумуляторных батарей, инструкции, хронология событий и пр.

Конструктивные особенности силового модуля

Силовые модули ИБП имеют возможность “горячей замены”.
Поток охлаждающего воздуха не проходит через печатные платы силовых модулей. Электронные компоненты не пылятся, что повышает надежность их работы. Данная конструктивная особенность позволяет эксплуатировать ИБП даже в пыльных помещениях.
Силовые модули имеют избыточный вентилятор охлаждения. При выходе из строя одного из вентиляторов, силовой модуль будет нормально функционировать.

Уникальное схемное решение

В выпрямителе и инверторе вместо единичных IGBТ-транзисторов используются IGBT-модули, обладающие рядом преимуществ:

IGBT-транзисторы находятся внутри IGBT-модуля, это позволяет уменьшить количество точек электрических соединений, следовательно, повысить надежность.
IGBT-модули имеют более компактные размеры, что позволяет уменьшить габаритные размеры силового модуля и системы в целом.
В IGBT-модули интегрированы температурные датчики, обеспечивающие точное измерение температуры IGBT-транзисторов.

Компактные размеры. Модульная архитектура. Масштабируемость.

Система площадью 300 кВА занимает площадь 0,66 м². Отношение мощности к площади составляет всего 409 кВт/м², что позволяет значительно экономить ценную площадь.
Мощность системы можно увеличивать за счет установки силовых модулей. Мощность системы может составлять от 25 кВА до 900 кВА, максимум 30 силовых модулей.
Возможность реализации резервирования по схеме N+X.
Возможность горячей замены силовых модулей, модуля байпаса и мониторинга.
Дополнительное модульное зарядное устройство, которое позволяет уменьшить время заряда аккумуляторных батарей. Зарядный ток составляет 50 А * N.

";s:4:"TYPE";s:4:"HTML";}

Технические характеристики

Модель

RML400/20X

RML200/20X

RML120/20X

RML300/15X

RML150/15X

RM090/15X

Мощность

400кВА/320кВт

200кВА/1600кВт

120кВА/960кВт

300кВА/3000кВт

150кВА/1500кВт

90кВА/900кВт

Тип модуля питания

PML20X (20кВА/160кВт)

PML15X (15кВА/150кВт)

Вход

Фаза

3 фазы + нейтраль + заземление, 200V/208V/220V(линия к линии)

Диапазон напряжения

166 ~ 261 Vac (Линия-Линия), полная нагрузка 125V
~ 166 Vac (Линия-Линия), нагрузка уменьшается
линейно в зависимости от минимального фазного напряжения

Диапазон частот

40Hz-70Hz

Коэффициент мощности

>0.99

Коэффициент нелинейных искажений

THDi<3% @ при 100% загрузке

Выход

Напряжение

200V/208V/220V

Регулятор напряжение

1.5%

Искажение напряжения

THD<1% (линейная нагрузка), THD<6% (нелинейная нагрузка)

Коэффициент мощности

0.8

1.0

Коэффициент амплитуды

3:1

Перегрузочная способность

110% на 1 час;

125% на 10 минут;

150% на 1 минуту;

>150% на 200 милисекунд

Аккумулятор

Напряжение

±120VDC

Величина погрешности
напряжения заряда

±1%

Расход энергии на подзарядку

20%*Питание системы

Система

Эффективность системы

Нормальный режим: 93%;

Эко-режим: 98%;

Режим аккумулятора: 93%

Дисплей

10.4"

LCD + LED, сенсорный экран + клавиатура

Класс IP

IP20

Интерфейс

Стандарт: RS232, RS485, сухие контакты; USB, аварийное отключение питания (EPO);

Опция: плата SNMP

Эксплуатационная температура/
Температура хранения

0～40℃/-25～70℃

Относительная влажность

0～95% (без конденсации)

Шум

72dB при 100% нагрузки, 68dB при 45% нагрузки (1 метр расстояние)

65dB при 100% нагрузки, 62dB при 45% нагрузки (1 метр расстояние)

72dB при 100% нагрузки, 68dB при 45% нагрузки (1 метр расстояние)

65dB при 100% нагрузки, 62dB при 45% нагрузки (1 метр расстояние)

Физические характеристики

Вес (кг)

Шкаф

660

220

165

660

220

165

Модуль питания

PML20X: 34

PML15X: 32

Размеры
(ШxДxВ) мм

Шкаф

2000*1050*2000

600*1100*2000

600*1100*1600

2000*1050*2000

600*1100*2000

600*1100*1600

Модуль питания

PML20X/ PML15X: 460*790*134

Документации и ПО

Руководство по эксплуатации серии RML

User_Manual_for_RML.pdf

Сертификат соответствия ИПБ (UPS)

CC-INVT.pdf

34,2 МБ
